PATRULLA MARÍTIMA

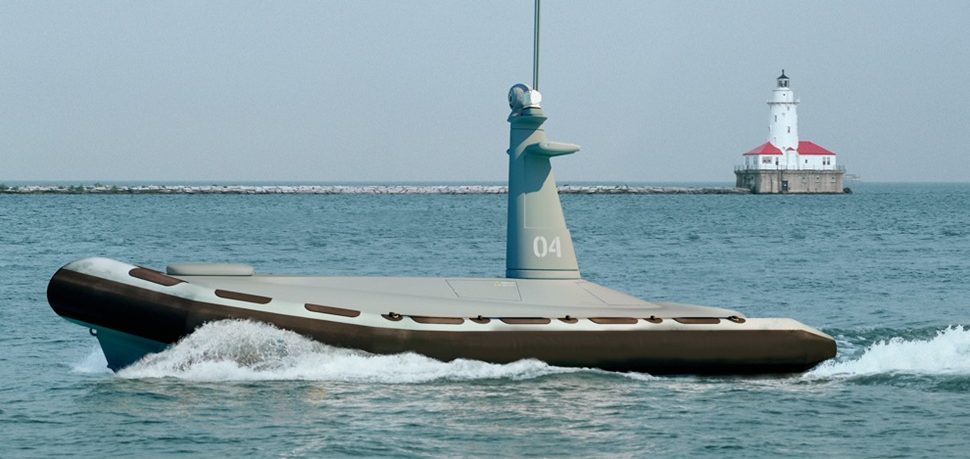

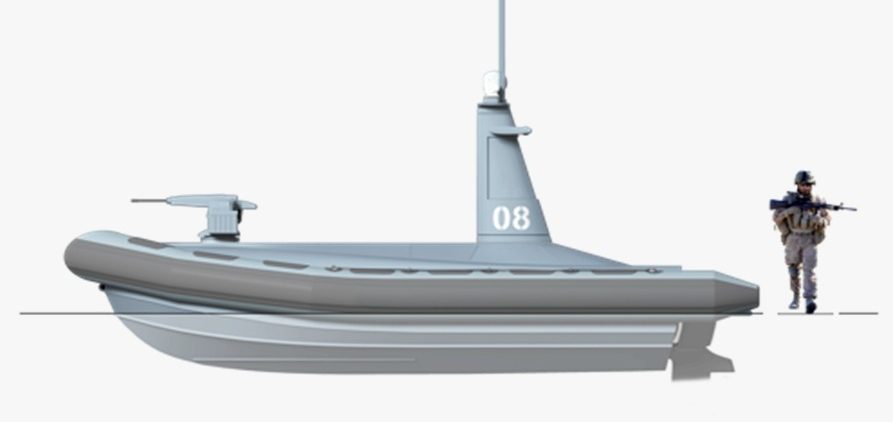

US9
Un barco insumergible de 9 metros, de alta velocidad y apto para todo tipo de clima, con un sistema de recuperación en caso de vuelco, un compartimento de equipo principal blindado y una torreta de 12,7 mm.
US9. PATRULLA MARÍTIMA
Este proyecto es un complejo no tripulado para vigilancia, comunicación, respuesta rápida y reconocimiento en el mar y en la costa.
MONITOREO: Patrulla marítima
Peso máximo: 3800 kg
Autonomía máxima: 7 horas
Autonomía práctica (velocidad de 10 nudos): 38 h
Combustible: Diésel
ARMA: Torreta de 12,7 mm
El complejo está diseñado para su uso en las siguientes condiciones:
Temperatura de 0 °C a +50 °C
Humedad del 100 %
Perturbación del mar: hasta 6 puntos al completar la misión
Perturbación del mar: ilimitada para mayor seguridad en mar abierto
Río
Agua salada
Agua dulce
Visibilidad ilimitada
Rango de operación
Alcance máximo de operación: 1000 km
Radio de alcance: hasta 500 km
MAIN APPLICATIONS & FEATURES
Product Features:
Autonomy
- The system is fully autonomous in surveillance mode
- The system is fully autonomous in escort mode
- The system is fully autonomous in emergency mode
Complex structure
- Quick response motorboats
- Ground (or at a support ship) control station
- Control center
Un enfoque integrado para la automatización del funcionamiento del sistema de vigilancia exterior y la solución de las tareas de optimización, la provisión de una comunicación estable entre todos los componentes del sistema, la posibilidad de cumplir las misiones de respuesta rápida y contacto directo con un objeto de vigilancia, así como la posibilidad de contacto por voz, radio y físico con él permitirán mejorar significativamente las capacidades de tales sistemas.
Este enfoque integrado para el cumplimiento de tareas permite:
Realizar vigilancia en el área de responsabilidad casi siempre
Eliminar virtualmente la influencia de los factores meteorológicos en el proceso de cumplimiento de tareas
Garantizar la seguridad del personal durante el desempeño de la tarea
El personal no pilota aeronaves de apoyo y escaneo
El personal no dirige embarcaciones a motor no tripuladas de alta velocidad
El personal no tiene contacto físico con el objeto observado
Toda la información sobre el operador del complejo está completamente protegida para un observador externo
Proteger los datos transmitidos por el sistema
Proteger los datos de una misión cumplida
Controlar el sistema desde un centro de control en cualquier parte del mundo
Garantizar una baja vigilancia del complejo y sus componentes
Capacidad de reacción rápida en la zona de responsabilidad del complejo
Mantener un contacto físico totalmente controlado con el objeto de vigilancia y negociar con él
Automatizar el proceso de cumplimiento de la misión y excluir parcialmente el factor humano
Realizar operaciones de salvamento en el agua con la máxima velocidad y precisión posibles, incluso en las condiciones climáticas más extremas
Cumplir misiones a distancia Reconocimiento marítimo y costero.
Moverse a la máxima velocidad posible en el mar, proporcionando escolta incluso a buques de alta velocidad.
Reducir los gastos de apoyo y ejecución de dichas operaciones mediante el uso de buques de reconocimiento y defensa costera controlados.
Garantizar la independencia del sistema en un plazo de 120 horas para lanchas motoras de respuesta rápida.
Radio mínimo de visibilidad panorámica (16 km).
Capacidad de reconfiguración del grupo para el cumplimiento de la misión a 1000 km de la costa en un plazo de 120 horas (5 días y noches) mediante el uso de un canal de comunicación de datos satelitales.
Cada lancha motora actuará como transpondedor para otra lancha, lo que proporciona un amplio alcance de comunicación a través de un canal de radio totalmente controlado.
PATRULLA MARÍTIMA
US9
PATRULLA MARÍTIMA
US9
VIGILANCIA DE LA FRONTERA TERRESTRE

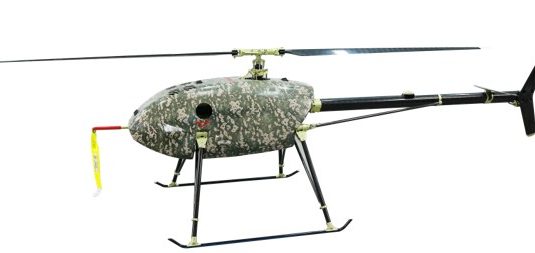

UH170
Es un helicóptero industrial para todo clima con un motor de gasolina de cuatro tiempos equipado con un inyector, un generador-arrancador y un paracaídas balístico.
Monitoreo detallado y seguimiento de objetivos:
Capacidad diurna y nocturna
Vuelos en condiciones de interferencia y suplantación de identidad
Emisión de coordenadas de objetos con una precisión de hasta 3 metros
Carga útil de hasta 15 kg
Lanzamiento de granadas de gas no letales o granadas aturdidoras.
Altavoz para avisos aéreos
Lanzamiento de bombas a ubicaciones terrestres (hasta 15 kg) con una precisión de 10 metros sin paradas
Entrega de paquetes personalizados a ubicaciones terrestres (hasta 15 kg) con una precisión de 2 metros
Parámetro
Valor
Velocidad máxima de crucero
60 km/h
Velocidad máxima
120 km/h
Longitud
3285 mm
Diámetro del rotor principal
2600 mm
Altura
851 mm
Distancia entre ejes
875 mm
Tipo de motor
Motor monomotor de 4 tiempos
Cilindrada
7 kW
Tipo de batería
Li-Ion
Peso máximo de la carga útil
15 kg
MTOW
48 kg
Rango de temperatura
-35 °C…+50 °C
PRINCIPALES APLICACIONES Y CARACTERÍSTICAS
Características del producto:
Monitoreo detallado y seguimiento de objetivos:
Capacidad diurna y nocturna
Vuelos en condiciones de interferencia y suplantación de identidad
Emisión de coordenadas de objetos con una precisión de hasta 3 metros
Carga útil de hasta 15 kg
Lanzamiento de granadas de gas no letales o granadas aturdidoras.
Altavoz para avisos aéreos
Lanzamiento de bombas a ubicaciones terrestres (hasta 15 kg) con una precisión de 10 metros sin paradas
Entrega de paquetes personalizados a ubicaciones terrestres (hasta 15 kg) con una precisión de 2 metros
AUTONOMÍA
5 horas
AUTONO
350 km

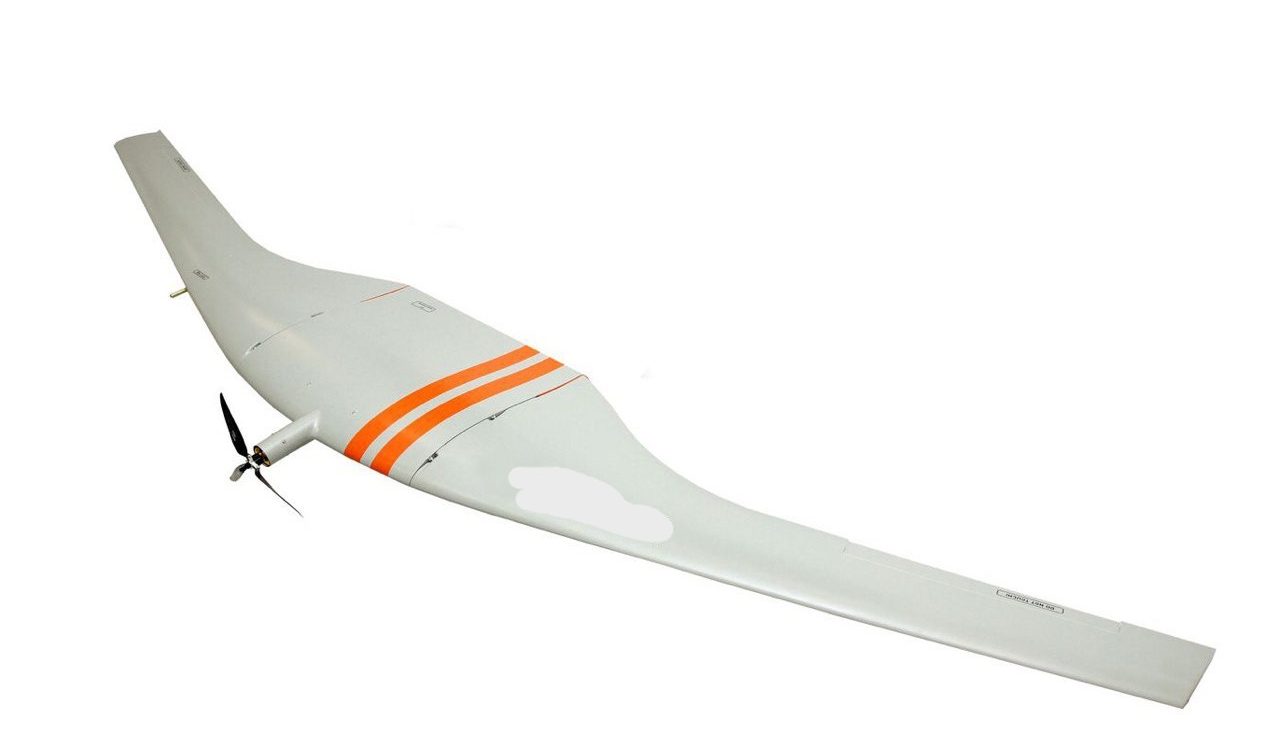

BR10
Una aeronave industrial para todo clima, equipada con un motor eléctrico y un paracaídas.
BR10 Avión no tripulado de ala fija con 13 kg de peso máximo al despegue
AUTONOMÍA
3 horas
AUTONO
210 km
RADIO DE INICIO DE LA DERROTA
1200 metros
CADENCIA DE FUEGO
Hasta 800 disparos/min
Parametros
Valores
Capacidad máxima de escalada
3 m/s
Viento operacional en el despegue y el aterrizaje
10 m/s (19 kts)
Alcance práctico
210 km
Techo de servicio
5000 m /16400 ft
Tiempo de vuelo (máximo con carga útil de 1,5 kg)
3 h (ISA)
Paracaídas
autoexpulsivo
Fuente de alimentación integrada
12V
TBI (inspecciones, mantenimiento)
250 h
Base Lugar de despegue y aterrizaje
150X50m
Entrega de 100 kg de carga útil a una distancia de hasta 500 km;
(La precisión de navegación en el tramo final de la ruta es de hasta 3 metros).
Parametros
Peso
480 kg
Longitud
4,8 m
Diámetro
324 mm
Peso de la carga útil
100 kg
Autonomía máxima*
110 h
Alcance máximo*
500 km
Profundidad máxima
100 m
Velocidad de tránsito
2,5 nudos (4,6 km/h)
Velocidad máxima de tránsito
8 nudos (14 km/h)
Precisión de puntería (superficie)
3 m
Precisión de navegación en posición submarina por encima del fondo: 1-300 m
Error máximo acumulado: 100 m/h
Características del producto:
Aplicaciones y características:
Reconocimiento acústico (patrulla antisubmarina)
Destrucción de infraestructura, buques fondeados, etc.
Refinamiento de coordenadas GNSS sin salir a la superficie
Enlace de datos satelitales Iridium + módem LTE (de respaldo)
Navegación subacuática mediante INS + registro Doppler
Tamaño del tubo lanzatorpedos (MK-54 - estándar de 12,75 pulgadas): 324 mm
Sónar de visión frontal
Carga útil:
Ojiva de fragmentación de alto explosivo 100
ALCANCE OPERATIVO
500 km
CABEZA DE FUEGO
100 kg
VELOCIDAD DE CRUCERO / MÁXIMA
2,5 / 8 nudos
El AUV puede realizar reconocimiento acústico:
en una incursión
mientras se desplaza en la superficie
en espera en el fondo.
Perfilado de corriente
Precisión mínima: 0,3 %
Valor: ± 0,3 cm/s
Resolución de velocidad: 0,1 cm/s
Es una munición antidrones y de fragmentación acumulativa con un sistema de localización.
Parametros
Velocidad máxima de crucero / Tiempo de vuelo
60 km/h – 20 min
Velocidad máxima / Tiempo de vuelo
180 km/h – 5 min
Rango máximo de ascenso
34 m/s
MTOW
3,8 kg
Peso total de la versión portátil (incl. lanzador)
6,3 kg
Longitud del contenedor
794 mm
Diámetro del contenedor
130 mm
Temperatura de funcionamiento
-20 °C…+55 °C
Resolución de la cámara térmica
640 x 480
Número de reutilizaciones
7
Sincronización con radar portátil (radio)
Sí
Capacidad de arranque remoto
Grupo en la torreta
Tipo de batería
Li-Ion
Características del producto:
Características:
Día y noche (sincronización entre cámara térmica y radar)
Listo para usar en 15 segundos.
Adquisición y ataque automáticos de objetivos (ATAE)
Sensor de detonación por microondas (detonador remoto hasta 30 m)
Carga útil:
Ojiva de 1,34 kg de fragmentación acumulativa
HEAT (penetración) -300 RHA, 600 pared de ladrillo, 800 hormigón, HEF > 7 m \ NIJ Nivel II
Seguro tras el aterrizaje (sin activación)
Espoleta de impacto
MÁXIMA RESISTENCIA
20 min
RANGO DE OPERACIÓN
15 km (5 km con fibra óptica)
VELOCIDAD MÁXIMA
180 km/h
Tareas principales:
Entrega de carga de 100 kg a una distancia de hasta 500 km (la precisión de navegación en el tramo final de la ruta es de hasta 3 metros).
Características adicionales:
1. Reconocimiento acústico (patrulla antisubmarina);
2. Sonar de barrido lateral trifrecuencia y perfilador del subsuelo;
3. Realización de diversas misiones científicas
4. Capacidad de maniobras de precisión;
5. Sonar de visión frontal;
6. Capacidad de transmitir grandes cantidades de datos acumulados a través de un canal de datos de alta velocidad mediante un repetidor UAV (con la antena elevada por encima del agua);
7. Transmisión de datos y comunicación con el centro de control a través del enlace de datos satelital Iridium (con la antena elevada por encima del agua);
8. Para precisar la geolocalización, el UDS-500 se eleva a una profundidad de 3 metros y eleva la antena. Es posible soltar la antena desde una mayor profundidad (opcional);
9. El UDS-500 permite navegar bajo el agua mediante el sistema INS;
Capacidad de profundidad de hasta 100 m (opcional);
El AUV cuenta con un sistema de emergencia de ascenso y una baliza de búsqueda (frecuencia abierta, similar al ruido);
Su tubo lanzatorpedos MK-54 tiene un diámetro estándar de 12,75 pulgadas (324 mm).
PARÁMETRO
Unidad
DATOS
Peso
kg
480
Longitud
m
4.8
Diámetro
m
0.324
Peso de la carga útil
kg
100
Autonomía máxima*
horas
110
Alcance máximo*
km
500
Profundidad máxima
m
100
Velocidad de tránsito
Nudos
2.5 (4.6 km/h)
Velocidad máxima de tránsito
Nudos
8 (14 km/h)
Precisión de puntería (superficie)
m
3
Precisión de navegación en posición submarina sobre el fondo: 1-300 m
m/hora
100-300
Objetivos principales de destrucción
a. Infraestructura y estructuras portuarias (según coordenadas y ecolocalización, magnetómetro)
b. Buques atracados (según coordenadas y ecolocalización, magnetómetro)
c. Otros objetos estacionarios en zonas costeras (según coordenadas y ecolocalización, magnetómetro)
d. Objetos lineales submarinos (según coordenadas y ecolocalización, magnetómetro)
e. Objetos a baja velocidad en rutas conocidas (p. ej., salida del puerto). Destrucción por emboscada (esperando en el fondo)
APLICACIONES:
Estudios arqueológicos
Estudios geológicos/geofísicos
Clasificación de sedimentos
Estudios de cables y tuberías
Estudios pre/post dragado
Investigación de socavación/erosión
Estudios de construcción marina
Mapeo de hábitat bentónico
Operaciones de dragado
Búsqueda de escombros marinos
Evaluaciones ambientales rápidas militares (REA)
Seguridad portuaria
Estudios de rutas
Estudios hidrográficos en aguas someras
Medidas de control de minas (MCM)
CARACTERÍSTICAS
Frecuencias de barrido lateral de 75 kHz a 1600 kHz
Frecuencias de subsuelo de 500 Hz a 24 kHz
Capacidades de batimetría con cobertura de barrido completa y sin brecha de nadir
Operaciones simultáneas de doble frecuencia
NUEVA opción de triple frecuencia: 230 kHz, 540 kHz y 1600 kHz
Matrices de enfoque dinámico de frecuencia simple o doble
Multipulso Operación
Autoprueba en línea e informes de estado
